1 适用范围

Ø 本SOP适用于Bio-Rad_PTC200 PCR仪的使用与维护保养。

2 职责

2.1 操作人员：认真执行本SOP的内容，并作好相关记录。

2.2 设备管理员：培训、指导操作人员正确执行本SOP，同时需按本SOP对设备进行定期维护保养并作好相应记录。

3 主要性能参数

Ø 样品基座为96孔×0.2ml。

Ø 带温度梯度功能。

Ø 半导体控温，温度范围：-5℃～105℃；温度变化速率为：3℃/秒；控温精度为±0.3℃，孔间温差为±0.4℃。

Ø 温度梯度变化范围：1～24℃

Ø 热盖可调高度和压力，保证可靠的无油操作。

4 主要应用范围

Ø 应用于常规PCR扩增与梯度PCR扩增。

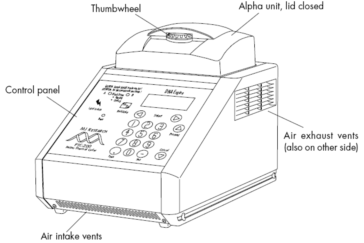

5 Front View

Ø  Alpha unit, lid closed: Alpha单元闭合盖

Ø Thumbwheel: 压轮

Ø Control panel: 控制面板

Ø Air exhoust vents: 出风口

Ø Air intake vents: 进风口







                                             图1  Bio-Rad_PTC200 PCR仪前视图

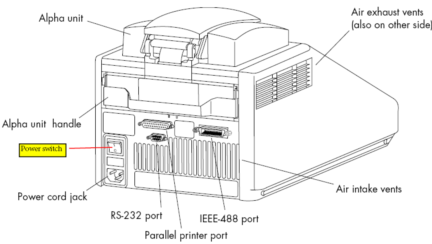

6 Back View

Ø Alpha unit: Alpha单元

Ø Alpha unit handle: Alpha单元把手

Ø Power switch: 电源开关

Ø Power cord jack: 电源线插座

Ø RS-232 port: RS-232接口

Ø Parallel printer port: 并行打印机接口

Ø IEEE-488 port: IEEE-488接口

Ø Air exhoust vents: 出风口

Ø Air intake vents: 进风口



                                             图2  Bio-Rad_PTC200 PCR仪后视图

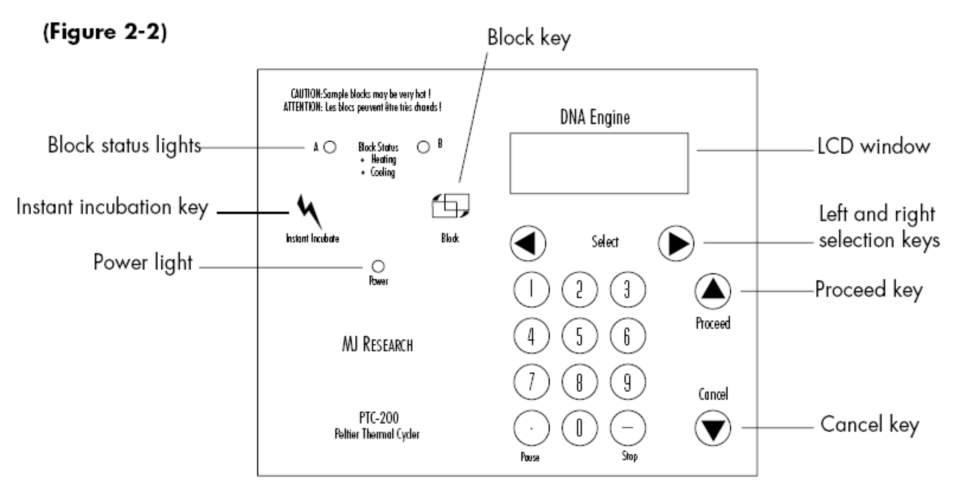

7 Control panel



图3  Bio-Rad_PTC200 PCR仪控制面板

Ø Block status lights: 基座选择指示灯。

Ø Instant incubation key: 恒温孵育键。进入恒温设置程序。

Ø Power light: 电源指示灯。打开电源开关，指示灯变红。

Ø Block key: 基座选择键。用于双头基座切换。

Ø LCD window: 液晶显示屏。

Ø Left and right selection keys: 左右选择键。用于移动光标和在运行程序时查看时间或循环信息。

Ø Proceed key: 确定键。接受当前选择进入下一步，在运行程序时跳过当前步骤进入下一步。

Ø Cancel key:  取消键。取消当前选择，放回上一步或结束正在运行的程序。

8 基本操作

8.1 开机

8.1.1 打开电源开关（图2），电源指示灯变红。系统进入自检，显示屏显示如图4。



图4  系统自检                                 图5   主菜单

8.1.2 系统自检完后，进入主菜单，显示屏显示如图5。

Ø 系统自检大约持续1分钟，请耐心等待，切勿在系统自检时操作控制面板。

8.1.3 主菜单

Ø Run: 运行1个已保存的程序。

Ø Enter: 建立1个新程序。

Ø List: 显示已保存的程序。

Ø Edit: 编辑已保存的程序。

Ø Files: 进入文件夹管理程序。

Ø Setup: 进入系统设置。

8.2 运行程序

8.2.1 选择已保存的程序。

8.2.2 当出现主菜单时，选择RUN，点击Proceed Key进入文件夹选择菜单（如图6）。

8.2.3 选择程序所在文件夹点击Proceed Key进入程序选择菜单（如图7）。

Ø 光标移动请按左右选择键。



















图6  文件夹选择菜单                     图7  程序选择菜单

8.2.4 选择所需程序，点击Proceed Key。

9 注意事项

Ø 放入样品管时，应注意在96孔板的四个角上各放入1支空样品管，使热盖受力均匀，防止其变形。

Ø 拧紧压轮时切勿过渡用力。

10 维护保养

10.1 每星期擦拭机身、Alpha单元及基座一次。

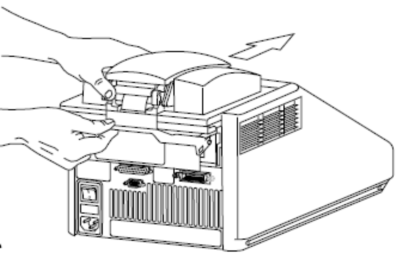

10.2 每月检查一次仪器升降温是否正常并御下Alpha单元（如图8），清理散热片及风扇上的灰尘。

Ø 清理灰尘时应用干抹布切勿沾水，防止电路板沾水后发生短路。



图8  御下Alpha单元示意图
